HYCZF襯氟自吸磁力泵

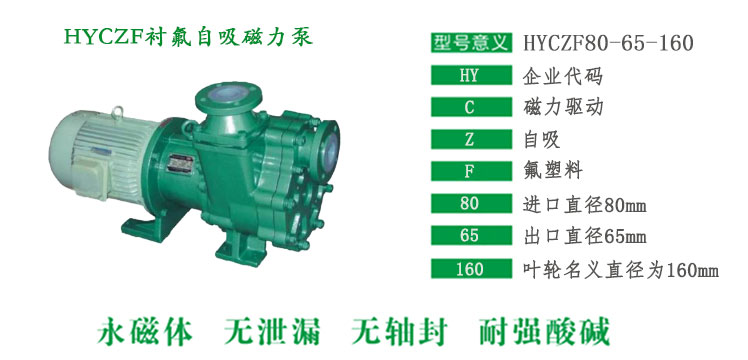

一、型號意義
HYCZF80-65-160 中各字母含義說明如下：
二、產品概述

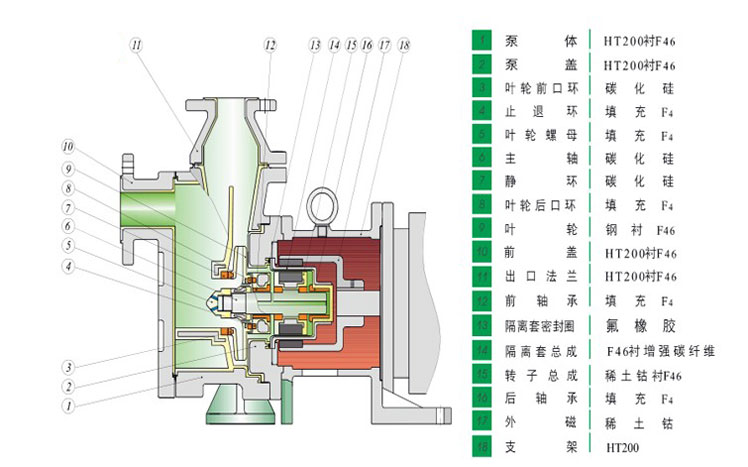

HYCZF系列襯氟自吸式磁力泵是我廠新一代耐腐蝕自吸磁力泵，該系列泵應用現代磁力學原理，利用永磁體的磁力傳動實現扭矩的無接觸傳遞，采用外混式軸向回水結構設計，當電機帶動外轉子(即外磁鋼)總成旋轉時，通過磁場的作用磁力線穿過非金屬隔離套帶動內轉子(即內磁鋼)總成和葉輪作同步旋轉，由于介質封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等組成。
泵啟動后在離心力的作用下，吸水室中的剩余液體與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著流速的減慢，導致氣水分離，空氣由泵出液口排出，液體經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成--定的真空度，達到自吸的作用，徹底解決了機械傳動泵的軸封泄漏，該泵是全密封、無泄漏、無污染、強自吸、耐強酸、高效節能的新型工業用泵。性能達到國際標準、可替代價格昂貴不銹鋼、特殊合金材料、進口的化工泵。
三、設計特點
HYCZF自吸式磁力泵，集合了磁力泵的所有優良特性，且較大的優勢是可以自吸，自吸高度可達2-4米，充分結合了氟塑料自吸泵和氟塑料磁力泵的所有優點，既具有自吸功能，又取消了軸封，利用磁力偶合間接傳動，完全消除了滴漏的現象。
HYCZF系列磁力驅動泵采用較新合成材料制成的隔離套具有高強度的力學性能，徹底消除了一般磁力泵具有的磁渦流現象。采用獨特的后拉式結構，一人便可以很輕松地進行內部檢修和零件更換，無需拆卸管道，大大方便了日常的檢修和保養工作。
四、主要用途
該系列泵可廣泛適用于化工、有色金屬冶煉、農藥、制酸制堿、造紙、酸洗工藝、稀土分離、電鍍、電子、化成箔、卸酸堿等行業或工作流程，是目前磁力泵品種中結構比較新穎的產品之一，且高效節能、安全實用。該泵的適用溫度: -20° C-100° C。

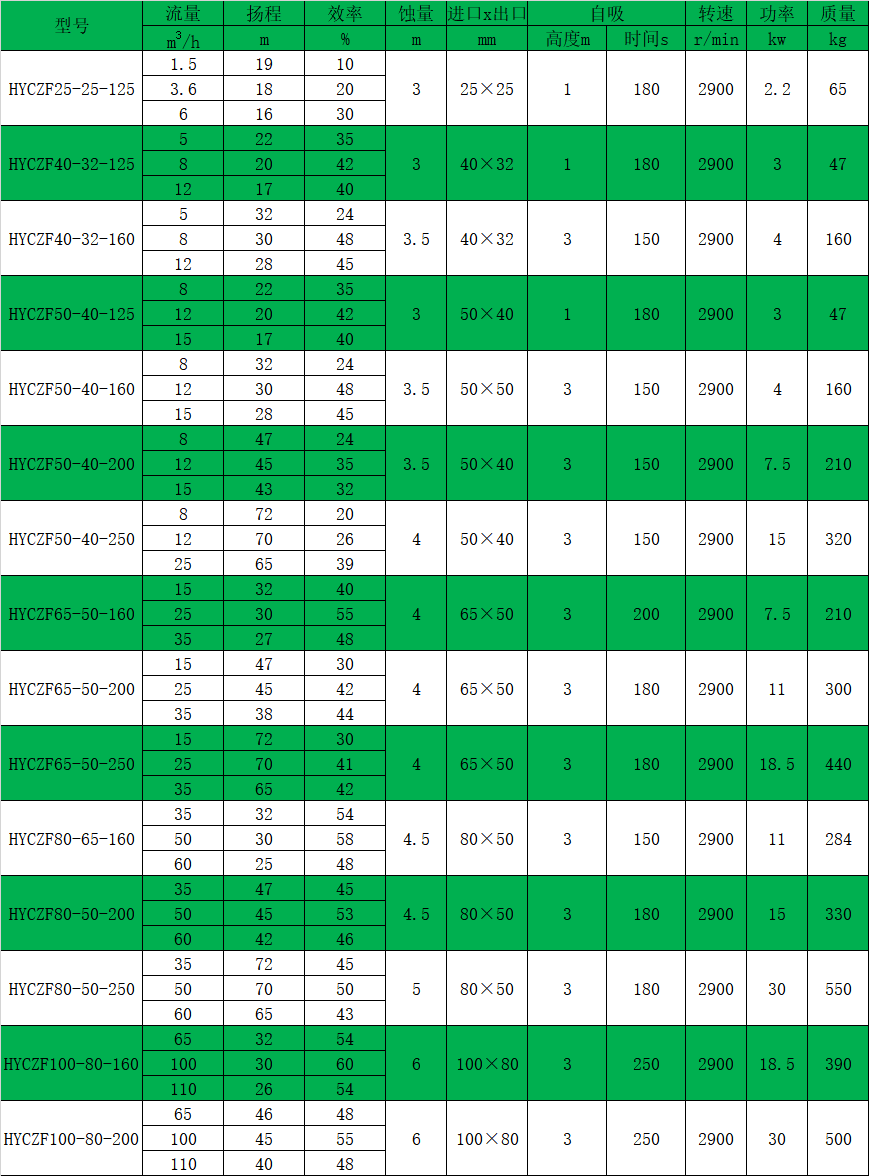

五、性能參數
六、安裝注意事項
a、須 知
1、磁力泵嚴禁空運轉，泵運行時的較小流量，應不小于額定流量的30%.
2、磁力泵嚴禁輸送含顆粒的介質。
3、磁力驅動泵具有很強的磁場，對帶有電子醫療設備或裝置(如電子起搏器)的人員有不利的影響,該人群需遠離。
b、安裝
1、泵要安裝并固定在穩定的基礎上，不受其它機械震動的影響。
2、管道盡可能布置成直管，并盡量縮短管道長度，必須轉彎處彎頭彎曲半徑應是管道3-5倍，角度盡可能大于90度。
3、進口管路彎頭不應超過2處，總長不宜超過5米。
4、安裝泵機時，與泵相連接的管道應進行清理，進出口管道應另設支撐，不得將管路重量支撐于泵上。
5、泵在吸上工況下使用時，泵的出口必須裝出口閥門:泵在倒灌工況下使用時，泵的進出口都必須裝閥門。泵的進口及出口盡量安裝管道補償器，以便于維修。
c、啟動
1、開車前應先盤動外磁聯軸節一圈以上，檢查有無擦碰情況，運轉輕松無阻滯現象方可使用。
2、吸上工況，將泵內灌滿須輸送的液體:倒灌工況，打開進口閥供給液源。
3、接通電源，檢查泵的轉向是否正確，將出口閥關閉，即可啟動(即關閥啟動)，然后調節出口閥門，使泵達到所需的流量(壓力)。
4、機組試運轉3-6分鐘，如無異常現象可投入運行。
d、運轉
1、要經常檢查泵和電機的溫升情況，軸套承的溫升不應大于40P,溫度不大于90P,對于B級絕綠電機，環境溫度為40紀時的較高溫升為90P,允許溫度為130P。
2、不能以進口閥調節泵流量，以免引起汽蝕。
3、當泵的裝置揚程小于泵的額定揚程時，必須關小出口閥門，使流量達到額定值，若出口閥全開，則流量會大于額定值班，在此參數點運行，電機易過載，不安全。
4、在運轉過程中，如發現有不正常聲音或其它故障時，需立即停機檢查，待排除故障后才能繼續運轉。
e、停機
1、停機時，先關閉出口閥門，然后再切斷電源。
2、關閉進口閥門。
3、保持泵機外部及環境的清潔，用水沖洗時，應防止電機受潮，沖洗后應用布擦凈泵機上的水跡。
4、泵如在室外，應采取防雨措施，以防電機受潮后燒毀。
5.停機后如環境溫度低于輸送介質凝固溫度時，要放凈泵內的液體，以防凍裂。
6、長期停機不用時，應切斷電源，清洗泵內流道，用清水沖洗干凈，尤其是密封部件要認真對待沖洗井將泵的進出口封閉好，妥善保管。
