磁力泵系列
HYCB不銹鋼高溫保溫磁力泵

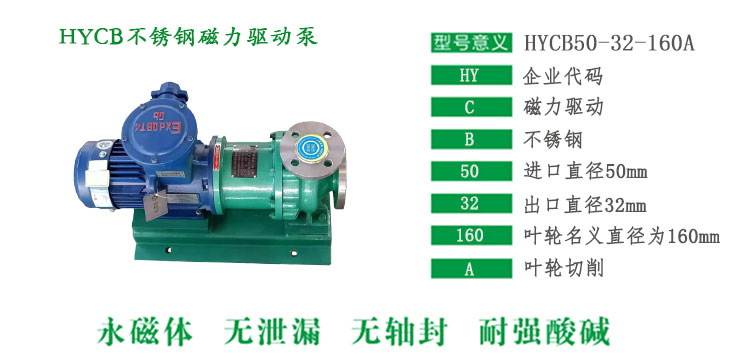

一、型號意義
HYCB50-32-160A 中各字母含義說明如下：
二、產品概述
HYCB不銹鋼磁力泵(原CQB磁力驅動泵）過流部件采用全不銹鋼材質（304，316，316L等），對有機酸，有機化合物，堿，中性溶液和各種其他都有良好的耐腐蝕性。核心部件采用雙螺旋槽四氟石墨軸承碳化硅和硬質合金軸套，具有較強的耐磨性，保證了泵的壽命。
HYCB磁力驅動泵應用現代磁力學原理，利用永磁體連軸器工作原理無接觸的傳遞扭矩的一種新型泵，當電機帶動外轉子（外磁鋼）時，通過磁場的扭矩力驅動內磁鋼（內轉子)總成和葉輪同步旋轉，由于介質封閉在靜止的隔離套內，從而達到無泄漏抽送介質的母的，徹底解決了機械傳動泵的軸封泄露，因此該泵是一種全密封，無泄漏，無污染，耐腐蝕，功效節能的新型泵，完全杜絕了機械密封離心泵不可避免的跑，冒，滴，漏的弊病。
三、設計特點
1 、HYCB不銹鋼磁力泵是公司自主研發設計全密封，無泄漏，無污染，耐腐蝕的新型工業用泵 。
2 、磁鐵選用新型永磁鐵，具有良好的磁性，耐高溫，不退磁。
3 、軸套，滑動軸承采用碳化硅，四氟石墨，合金材質，加上宏昀泵業獨有的軸承座總成和止推環總設計，使得泵運行更加穩定，耐磨性更好，整機的使用壽命更長，效率更高。
四、產品用途
廣泛應用于石油，化工，制藥，冶金，電鍍，環保，食品，科研機構，國防工業等生產流程中輸送易燃，易爆，易揮發，有毒，和貴重液體的理想設備。適用于輸送吸入壓力不大于0.2MPa至大工作壓力1. 6MPa，溫度不大于1600kg/m3,粘度不大于30x 10-6m2/S的不含硬顆粒和纖維的液體。

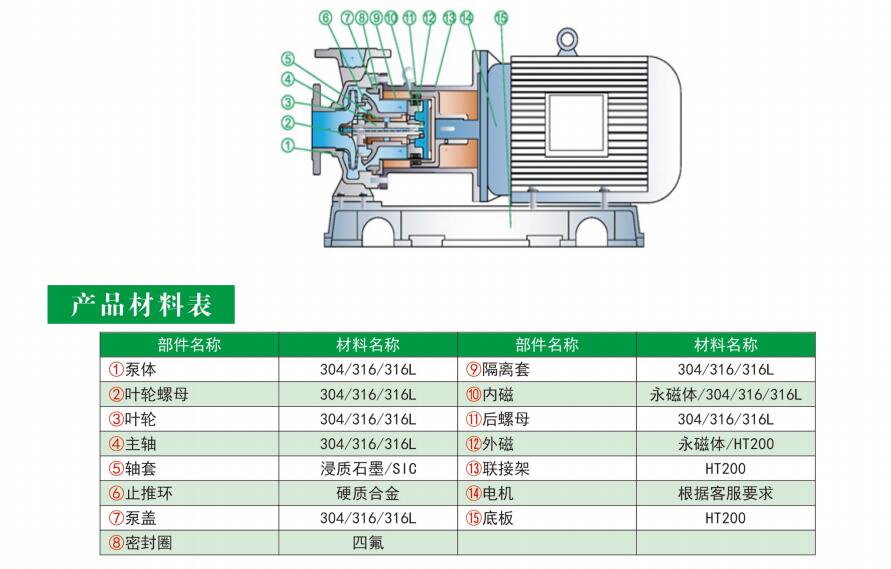

五、產品結構圖

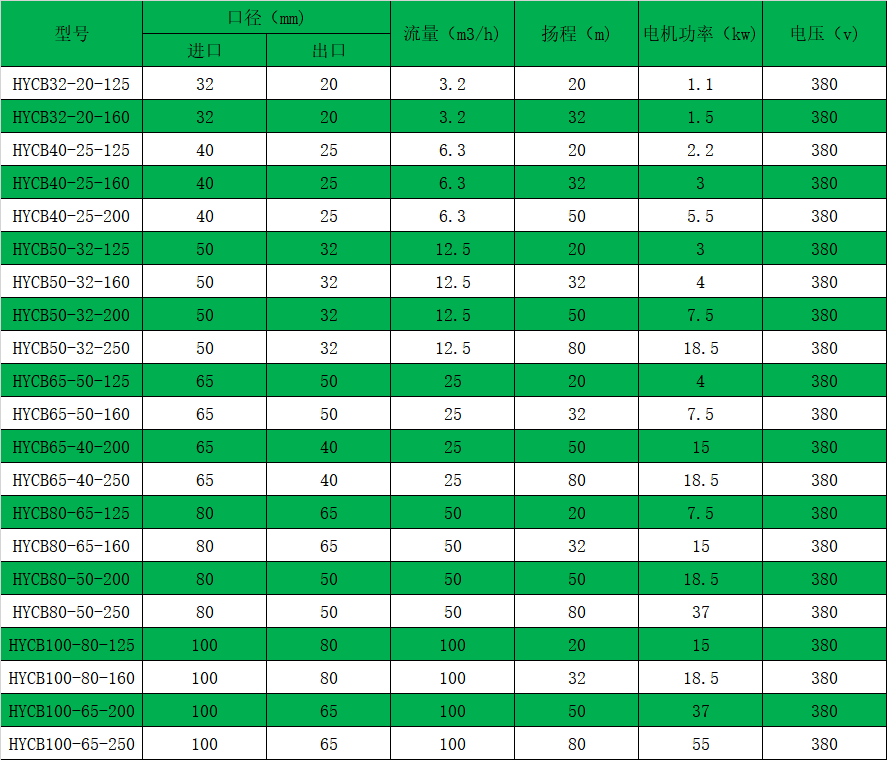

六、選型參數表

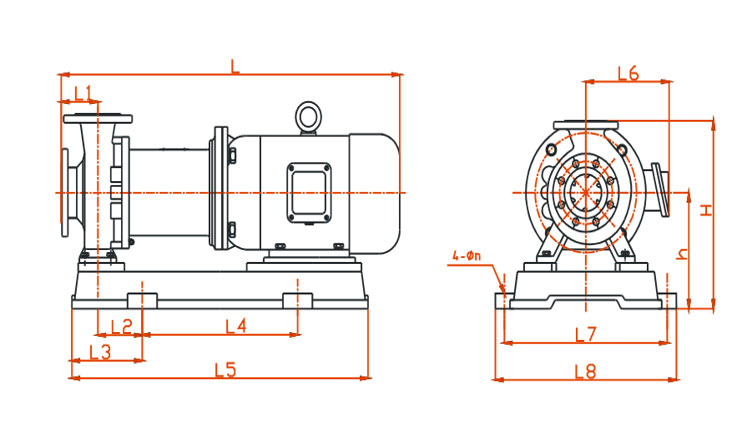

七、安裝尺寸及參數表
八、安裝注意事項
a、須 知
1、磁力泵嚴禁空運轉，泵運行時的較小流量，應不小于額定流量的30%.
2、磁力泵嚴禁輸送含顆粒的介質。
3、磁力驅動泵具有很強的磁場，對帶有電子醫療設備或裝置(如電子起搏器)的人員有不利的影響,該人群需遠離。
b、安裝
1、泵要安裝并固定在穩定的基礎上，不受其它機械震動的影響。
2、管道盡可能布置成直管，并盡量縮短管道長度，必須轉彎處彎頭彎曲半徑應是管道3-5倍，角度盡可能大于90度。
3、進口管路彎頭不應超過2處，總長不宜超過5米。
4、安裝泵機時，與泵相連接的管道應進行清理，進出口管道應另設支撐，不得將管路重量支撐于泵上。
5、泵在吸上工況下使用時，泵的出口必須裝出口閥門:泵在倒灌工況下使用時，泵的進出口都必須裝閥門。泵的進口及出口盡量安裝管道補償器，以便于維修。
c、啟動
1、開車前應先盤動外磁聯軸節一圈以上，檢查有無擦碰情況，運轉輕松無阻滯現象方可使用。
2、吸上工況，將泵內灌滿須輸送的液體:倒灌工況，打開進口閥供給液源。
3、接通電源，檢查泵的轉向是否正確，將出口閥關閉，即可啟動(即關閥啟動)，然后調節出口閥門，使泵達到所需的流量(壓力)。
4、機組試運轉3-6分鐘，如無異常現象可投入運行。
d、運轉
1、要經常檢查泵和電機的溫升情況，軸套承的溫升不應大于40P,承受溫度不大于90P,對于B級絕綠電機，環境溫度為40紀時的較高溫升為90P,允許承受溫度為130P。
2、不能以進口閥調節泵流量，以免引起汽蝕。
3、當泵的裝置揚程小于泵的額定揚程時，必須關小出口閥門，使流量達到額定值，若出口閥全開，則流量會大于額定值班，在此參數點運行，電機易過載，不安全。
4、在運轉過程中，如發現有不正常聲音或其它故障時，需立即停機檢查，待排除故障后才能繼續運轉。
e、停機
1、停機時，先關閉出口閥門，然后再切斷電源。
2、關閉進口閥門。
3、保持泵機外部及環境的清潔，用水沖洗時，應防止電機受潮，沖洗后應用布擦凈泵機上的水跡。
4、泵如在室外，應采取防雨措施，以防電機受潮后燒毀。
5.停機后如環境溫度低于輸送介質凝固溫度時，要放凈泵內的液體，以防凍裂。
6、長期停機不用時，應切斷電源，清洗泵內流道，用清水沖洗干凈，尤其是密封部件要認真對待沖洗井將泵的進出口封閉好，妥善保管。
