FSB氟塑料離心泵
一、產品概述
FSB型氟塑料合金離心泵，可在-80—150度溫度的條件下，長期輸送任意濃度的各種酸、堿、鹽、強氧化劑等多種腐蝕性介質，其殼體及過流部分全部用F46氟合金制成，它集多種氟塑料之優點，具有特強的耐腐蝕性，并具有機械強度高，不老化，無毒素分解優點。該產品機械強度高，設計合理，結構緊湊，性能可靠，使用維修方便，流道光滑效率高。
二、產品用途
三、產品特點
1、氟塑料合金離心泵是小流量、低揚程、全密封、高效節能耐酸離心泵；
2、泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和模壓燒結而成。具有流道寬、效率高、汽蝕余量性能好、徑向力小、流道光潔和互換性好等特點；
3、氟塑料合金（PTFE、FEP）是耐腐蝕材料（俗稱：塑料王），對任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損；
4、軸封選用先進的外裝式波紋管機械密封，不用拆卸即可調整機封，對磨的密封面可選配：碳化硅、無壓燒結碳化硅、陶瓷、四氟、硬質合金等材料，以達到輸送各種介質的要求，保證了機封的使用壽命。
5、無需獨立潤滑和冷卻水，降低了能耗。
6、分為長支架軸聯式和短支架直聯式兩種結構形式，維修方便。
7、臥式安裝，結構緊湊、占地面積小，振動小，噪音低，運行特別平穩；
8、所有規格泵體、泵蓋、葉輪、機械密封等配件均可與FSB（D）型短支架直聯式氟合金離心泵互換;
四、技術參數
流量：3.6～100m3/h；
揚程：15～55m；
轉速：2900r/min；
功率：1.5～18.5KW；
進口直徑：25～100mm；
適用溫度：-20℃～120℃。

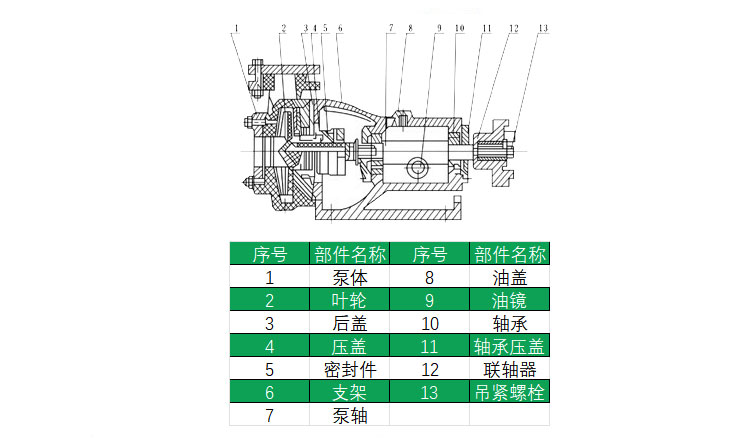

五、產品結構圖
六、選型參數表
型 號 | 流 量 | 揚 程(m) | 口 徑 (mm) | 功 率 (Kw) | 轉 速 | 汽蝕余量 | 效 率 | ||
| 進口 | 出口 | 軸功率 | 電機功率 | (r/min) | (m) | (%) | |||
| FSB長支架 | |||||||||
| 25FSB-10 | 3.6 | 10 | 25 | 25 | 0.69 | 1.5 | 2900 | 3 | 35 |
| 25FSB-20 | 3.6 | 20 | 25 | 25 | 0.97 | 1.5 | 2900 | 3 | 35 |
| 25FSB-25 | 3.6 | 25 | 25 | 25 | 1.25 | 1.5 | 2900 | 3 | 35 |
| 40FSB-15 | 5 | 15 | 40 | 32 | 0.51 | 3 | 2900 | 3 | 40 |
| 40FSB-20 | 10 | 20 | 40 | 32 | 1.16 | 3 | 2900 | 3 | 42 |
| 40FSB-30 | 10 | 30 | 40 | 32 | 1.18 | 3 | 2900 | 3 | 52 |
| 40FSB-40 | 6.3 | 40 | 40 | 25 | 3.1 | 4 | 2900 | 3 | 40 |
| 40FSB-50 | 6.3 | 50 | 40 | 25 | 3.55 | 4 | 2900 | 3 | 52 |
| 40FSB-80 | 6.3 | 80 | 40 | 25 | 7.11 | 7.5 | 2900 | 3 | 52 |
| 50FSB-20 | 12.5 | 20 | 50 | 32 | 1.49 | 3 | 2900 | 3.5 | 55 |
| 50FSB-25 | 12.5 | 25 | 50 | 32 | 1.86 | 3 | 2900 | 3.5 | 55 |
| 50FSB-30 | 15 | 30 | 50 | 32 | 1.9 | 3 | 2900 | 3.5 | 54 |
| 50FSB-40 | 12.5 | 40 | 50 | 32 | 4.3 | 7.5 | 2900 | 3 | 39 |
| 50FSB-50 | 12.5 | 50 | 50 | 32 | 5.8 | 7.5 | 2900 | 3 | 39 |
| 65FSB-32 | 25 | 32 | 65 | 50 | 4.8 | 5.5 | 2900 | 2 | 45 |
| 65FSB-40 | 25 | 40 | 65 | 40 | 7.2 | 11 | 2900 | 3 | 52 |
| 65FSB-50 | 25 | 50 | 65 | 40 | 8.6 | 11 | 2900 | 3.5 | 52 |
| 65FSB-80 | 25 | 80 | 65 | 40 | 14.1 | 18.5 | 2900 | 4.5 | 50 |
| 80FSB-20 | 50 | 20 | 80 | 65 | 4.7 | 5.5 | 2900 | 3 | 45 |
| 80FSB-25 | 50 | 25 | 80 | 65 | 5.7 | 7.5 | 2900 | 3 | 50 |
| 80FSB-30 | 50 | 30 | 80 | 65 | 6.9 | 7.5 | 2900 | 3.5 | 59 |
| 80FSB-40 | 50 | 40 | 80 | 50 | 10.2 | 11 | 2900 | 3.5 | 48 |
| 80FSB-50 | 50 | 50 | 80 | 50 | 11.9 | 15 | 2900 | 3.5 | 57 |
| 80FSB-55 | 50 | 55 | 80 | 50 | 13.5 | 18.5 | 2900 | 4 | 50 |
| 80FSB-80 | 50 | 80 | 80 | 50 | 24.6 | 30 | 2900 | 4 | 66 |
| 100FSB-20 | 100 | 20 | 100 | 80 | 8.6 | 11 | 2900 | 3.5 | 68 |
| 100FSB-32 | 100 | 32 | 100 | 80 | 11.9 | 15 | 2900 | 3.5 | 68 |
| 100FSB-40 | 100 | 40 | 100 | 65 | 21.3 | 30 | 2900 | 4.5 | 73 |
| 100FSB-50 | 100 | 50 | 100 | 65 | 23.9 | 30 | 2900 | 4.5 | 73 |
| 125FSB-32 | 160 | 32 | 125 | 80 | 24.15 | 30 | 2900 | 5 | 70 |
| 125FSB-50 | 200 | 50 | 125 | 100 | 39.2 | 55 | 2900 | 5 | 65 |
| 150FSB-32 | 200 | 32 | 150 | 125 | 35.3 | 37 | 1450 | 5 | 60 |
七、訂貨說明
訂貨須知：
八、安裝注意事項
a、安裝
1、泵要安裝并固定在穩定的基礎上，不受其它機械震動的影響。
2、管道盡可能布置成直管，并盡量縮短管道長度，必須轉彎處彎頭彎曲半徑應是管道3-5倍，角度盡可能大于90度。
3、進口管路彎頭不應超過2處，總長不宜超過5米。
4、安裝泵機時，與泵相連接的管道應進行清理，進出口管道應另設支撐，不得將管路重量支撐于泵上。
5、泵在吸上工況下使用時，泵的出口必須裝出口閥門:泵在倒灌工況下使用時，泵的進出口都必須裝閥門。泵的進口及出口盡量安裝管道補償器，以便于維修。
b、啟動
1、開車前應先盤動外磁聯軸節一圈以上，檢查有無擦碰情況，運轉輕松無阻滯現象方可使用。
2、吸上工況，將泵內灌滿須輸送的液體:倒灌工況，打開進口閥供給液源。
3、接通電源，檢查泵的轉向是否正確，將出口閥關閉，即可啟動(即關閥啟動)，然后調節出口閥門，使泵達到所需的流量(壓力)。
4、機組試運轉3-6分鐘，如無異常現象可投入運行。
c、運轉
1、要經常檢查泵和電機的溫升情況，軸套承的溫升不應大于40P,*限溫度不大于90P,對于B級絕綠電機，環境溫度為40紀時的較高溫升為90P,允許*限溫度為130P。
2、不能以進口閥調節泵流量，以免引起汽蝕。
3、當泵的裝置揚程小于泵的額定揚程時，必須關小出口閥門，使流量達到額定值，若出口閥全開，則流量會大于額定值班，在此參數點運行，電機易過載，不安全。
4、在運轉過程中，如發現有不正常聲音或其它故障時，需立即停機檢查，待排除故障后才能繼續運轉。
d、停機
1、停機時，先關閉出口閥門，然后再切斷電源。
2、關閉進口閥門。
3、保持泵機外部及環境的清潔，用水沖洗時，應防止電機受潮，沖洗后應用布擦凈泵機上的水跡。
4、泵如在室外，應采取防雨措施，以防電機受潮后燒毀。
5.停機后如環境溫度低于輸送介質凝固溫度時，要放凈泵內的液體，以防凍裂。
6、長期停機不用時，應切斷電源，清洗泵內流道，用清水沖洗干凈，尤其是密封部件要認真對待沖洗井將泵的進出口封閉好，妥善保管。
