AY型單級單吸化工油泵
詳細說明：
一、產品概述
AY型泵系列,是在老Y型油泵系列的基礎上進行改造并重新設計的。它是為滿足現代化建設的需要，盡快地適應以節能為中心的設備更新換代而發展的新產品。
二、產品特點
1、軸承體部件將原35，50，60軸承體分別用45，55，70軸承體，提高了可靠性。
2、水力過流部件采用了高效節能泵的水力模型，平均比老Y型油泵的效率高5-8%。
3、為保持繼承性，AY型油泵的結構型式、安裝尺寸、性能參數范圍保持與 Y 型油泵相同，便于老裝置更新改造。
4、零部件通用化程度高，通標件為幾個系列產品共用。
5、選材精煉，主體以Ⅱ、Ⅲ類材料為主，軸承體等零件增加為鑄鋼、鑄鐵兩種，為寒冷地區、露天使用，船用提供了有利條件。
6、軸承有空氣冷、風扇冷、水冷三種，根據泵的不同使用溫度選用。其中風扇冷尤為適用于缺水或水質差的地區
三、結構形式
AY型泵分為六種結構形式:單級單吸懸臂式、兩級單吸懸臂式、單級雙吸懸臂式、單級雙吸兩支承式、兩級雙吸兩支承式、兩級單吸兩支承式。
該型泵殼體為徑向剖分，安裝方式為水平中心線支承，泵的吸入口和排除法蘭為垂直向上，軸封不僅能用軟填料，而且與機械密封互換。軸承體裝有一套向心球軸承和一-組背對背安裝的推力球軸承，軸承用稀油潤滑，為了檢修方便,不必拆卸吸入或排除管路、采用了彈性柱銷加長聯軸器(也可配彈性膜片聯軸器)就能很容易的拆出葉輪，軸承、軸封等零部件。
該型泵殼體為徑向剖分，安裝方式為水平中心線支承，泵的吸入口和排除法蘭為垂直向上，軸封不僅能用軟填料，而且與機械密封互換。軸承體裝有一套向心球軸承和一-組背對背安裝的推力球軸承，軸承用稀油潤滑，為了檢修方便,不必拆卸吸入或排除管路、采用了彈性柱銷加長聯軸器(也可配彈性膜片聯軸器)就能很容易的拆出葉輪，軸承、軸封等零部件。
四、技術參數
流量Q：4.9-100m3/h ；
揚程H：39~205m（m）；
電壓：380 V ；
轉速：2950 r/min ;
五、產品結構圖

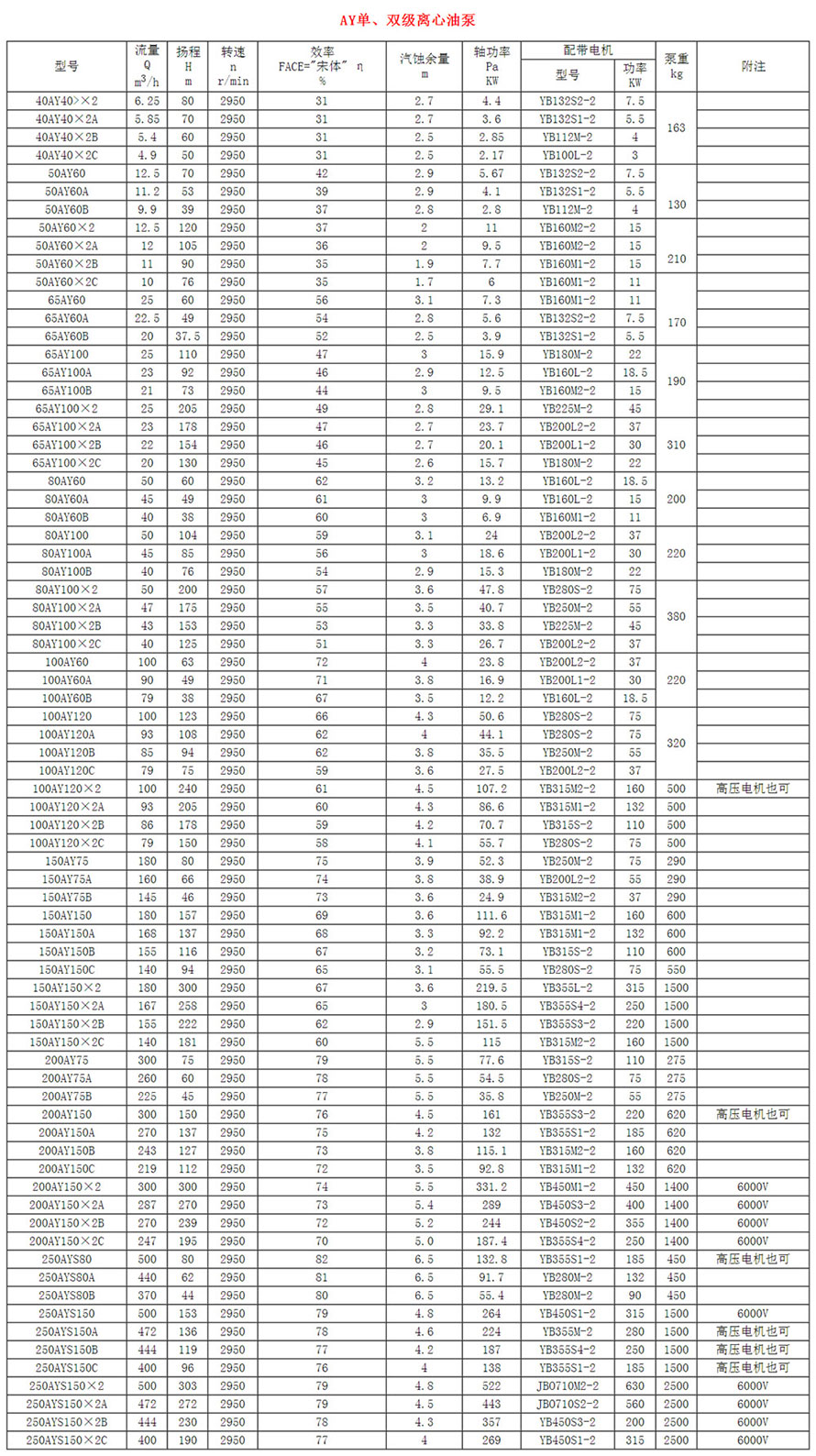

六、選型參數表
七、訂貨說明
訂貨須知：
一、您在訂購產品時需提供流量(Q)、揚程(H)、及介質等。并指出介質的易燃性、易爆性、毒性、腐蝕性、結晶性及是否允許封液滲入介質內。
二、若您對原動機有特殊要求時，應說明應用現場條件，環境溫度、安裝地點及類別(防爆、防火等要求)電壓大小等。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們沁泉泵閥的技術專家為您審核把關。
四、泵經過長期運行后性能有顯著下降時應拆機檢查，并更換易損件（軸承、葉輪、葉輪密封環、導葉套、軸封等）。機組大修期一般為一年。
五、泵每運行500小時應對軸承進行加油。
六、配填料型密封而產生的漏水屬正常現象。
八、安裝注意事項
注意事項：1
應往軸承箱內加注潤滑油，油量應控制于油窗中間水平面。
注意事項：2
開車前用手盤動聯軸器，有無在安裝過程中產生卡死現象如有碰擦異常應予消除。
注意事項：3
起動前先接通冷卻沖洗液，停車時應先停車再關閉冷卻沖洗液。
注意事項：4
冷卻沖洗液必須是干凈的不結垢的軟水，因此對新安裝的管路和儲蓄罐應沖洗干凈。防止有固體物質進入機械密封影響密封效果和壽命。易結垢的水質會堵塞冷卻沖洗液通路。同樣會影響密封的使用效果和壽命。
注意事項：5
用冷凝水作密封沖洗液效果是理想的，溫度<85℃。
注意事項：6
冷卻沖洗液的壓力為0.1~0.3MPa，流量為0.63m3/h，流量過小會影響密封的使用壽命。
