HYCWB磁力傳動旋渦泵
一、型號意義
HY-CWB-32-75 中各字母含義說明如下：
二、產品概述
HYCWB型磁力驅動旋渦泵（簡稱磁力旋渦泵）是將永磁聯軸器的工作原理應用于離心泵的新產品，設計合理，工藝先進，具有全密封，無泄漏，低流量，高揚程，耐腐濁的特點，其性能達到國外產品的先進水平，磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑，冒，滴之弊病，HYCWB型磁力驅動旋渦泵選用耐腐濁，高強度，陶瓷，不銹鋼，硬質合金，碳化硅等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送的介質免受污染。
三、設計特點
HYCWB型磁力驅動旋渦泵采用磁力傳動結構，保證泵能完全密封，達到無泄漏輸送腐蝕性，易燃，易爆，劇毒等化學介質。
1 高揚程，小流量，比轉數一般小于40
2 結構簡單，體積小，重量輕。
3 HYCWB型磁力驅動泵具有自潤滑回路，提高滑動軸承使用壽命。
4 增設冷卻回路，及時帶走旋渦流熱
5 HYCWB型磁力驅動旋渦泵采用懸臂葉輪，減小葉輪徑向力。
6 HYCWB型磁力驅動旋渦泵隨輸送介質粘度增加，泵的效率急劇下降，因而介質粘度應不大于5x10-6M3/S
四、主要用途
HYCWB型磁力驅動旋渦泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便。可廣泛應用于化工，制藥，石油，電鍍，食品，科研機構，國防工業等單位抽送酸，堿液，油類，稀有貴重液，毒液，揮發性液體，以及循環水設備配套，過濾機配套，特別是易燃，易爆液體的抽送選用此泵則更為理想。

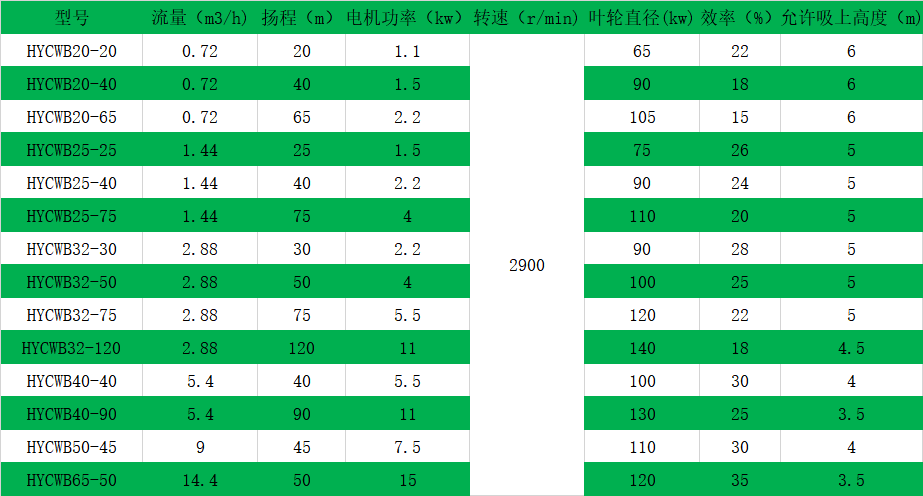

五、性能參數
六、安裝注意事項
a、須 知
1、磁力泵嚴禁空運轉，泵運行時的較小流量，應不小于額定流量的30%.
2、磁力泵嚴禁輸送含顆粒的介質。
3、磁力驅動泵具有很強的磁場，對帶有電子醫療設備或裝置(如電子起搏器)的人員有不利的影響,該人群需遠離。
b、安裝
1、泵要安裝并固定在穩定的基礎上，不受其它機械震動的影響。
2、管道盡可能布置成直管，并盡量縮短管道長度，必須轉彎處彎頭彎曲半徑應是管道3-5倍，角度盡可能大于90度。
3、進口管路彎頭不應超過2處，總長不宜超過5米。
4、安裝泵機時，與泵相連接的管道應進行清理，進出口管道應另設支撐，不得將管路重量支撐于泵上。
5、泵在吸上工況下使用時，泵的出口必須裝出口閥門:泵在倒灌工況下使用時，泵的進出口都必須裝閥門。泵的進口及出口盡量安裝管道補償器，以便于維修。
c、啟動
1、開車前應先盤動外磁聯軸節一圈以上，檢查有無擦碰情況，運轉輕松無阻滯現象方可使用。
2、吸上工況，將泵內灌滿須輸送的液體:倒灌工況，打開進口閥供給液源。
3、接通電源，檢查泵的轉向是否正確，將出口閥關閉，即可啟動(即關閥啟動)，然后調節出口閥門，使泵達到所需的流量(壓力)。
4、機組試運轉3-6分鐘，如無異常現象可投入運行。
d、運轉
1、要經常檢查泵和電機的溫升情況，軸套承的溫升不應大于40P,溫度不大于90P,對于B級絕綠電機，環境溫度為40紀時的較高溫升為90P,允許溫度為130P。
2、不能以進口閥調節泵流量，以免引起汽蝕。
3、當泵的裝置揚程小于泵的額定揚程時，必須關小出口閥門，使流量達到額定值，若出口閥全開，則流量會大于額定值班，在此參數點運行，電機易過載，不安全。
4、在運轉過程中，如發現有不正常聲音或其它故障時，需立即停機檢查，待排除故障后才能繼續運轉。
e、停機
1、停機時，先關閉出口閥門，然后再切斷電源。
2、關閉進口閥門。
3、保持泵機外部及環境的清潔，用水沖洗時，應防止電機受潮，沖洗后應用布擦凈泵機上的水跡。
4、泵如在室外，應采取防雨措施，以防電機受潮后燒毀。
5.停機后如環境溫度低于輸送介質凝固溫度時，要放凈泵內的液體，以防凍裂。
6、長期停機不用時，應切斷電源，清洗泵內流道，用清水沖洗干凈，尤其是密封部件要認真對待沖洗井將泵的進出口封閉好，妥善保管。
